Jak funguje nespojený systém dodatečného napínání?

Annespojený systém dodatečného napínáníje předpínací technika, kde napínané ocelové předpínací výztuže nejsou trvale připojeny k okolnímu betonu (na rozdíl od lepeného dodatečného předpínání, kde jsou předpínací výztuhy injektovány do kanálů, aby se spojily s betonem). Místo toho jsou šlachy izolovány od betonu odolným povlakem a opláštěním, což jim umožňuje mírně se pohybovat vzhledem k betonu po dobu životnosti konstrukce. Tento systém je široce používán v deskách, trámech, sloupech a mostech pro svou flexibilitu, snadnou instalaci a schopnost přizpůsobit se menším konstrukčním pohybům.

Základní součásti anNespojený systém dodatečného napínání

Předpínací výztuhy: Vysokopevnostní ocelové lanka/dráty (nosný prvek, prefabrikovaný na délku).

Opláštění/nátěr: Hladký, nepropustný plastový nebo kovový plášť, který obaluje šlachu, plus mazací tuk/voskový lubrikant uvnitř pláště. To zabraňuje korozi, snižuje tření a zajišťuje, že výztuž není spojena s betonem.

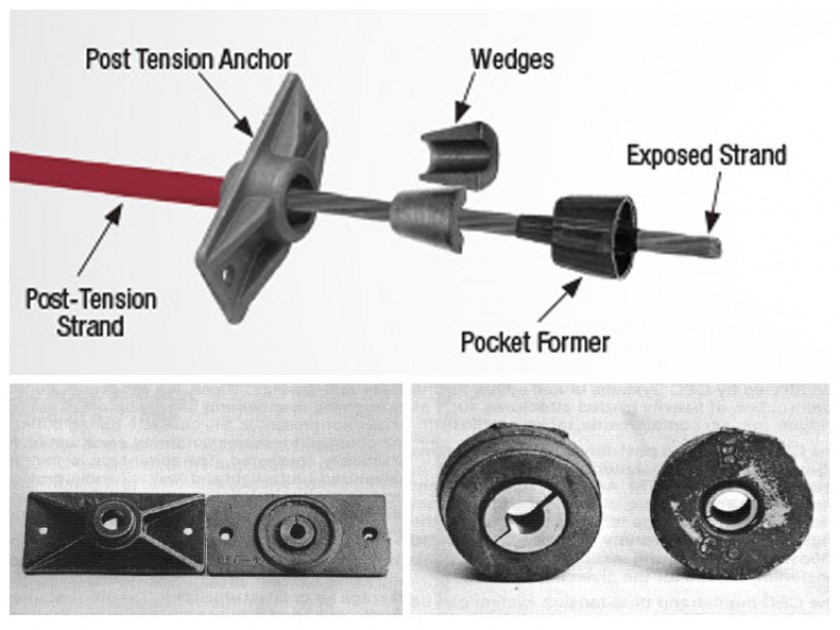

Kotvení: Mechanická zařízení (na obou koncích předpínací výztuže), která uchopí předpínací výztuž a přenášejí tahovou sílu předpínací výztuže do betonové konstrukce (např. klínové ukotvení pramenů).

Napínací zvedák: Hydraulické zařízení používané k napínání předpínací výztuže na návrhovou sílu během stavby.

Kanálky (volitelně): Malé plastové/kanálové kanály zalité do betonu pro vedení předpínacích výztuží (pro předem umístěná uspořádání předpínacích výztuží).

VýhodyNespojené dodatečné napínání

Rychlejší výstavba: Žádná injektáž na místě (největší úspora času) a prefabrikované předpínací výztuže snižují pracnost.

Flexibilní design: Kabely lze zakřivit/položit tak, aby odpovídaly složitým konstrukčním geometriím (např. ploché desky pro výškové budovy).

Vylepšená kontrola trhlin: Předkomprese minimalizuje trhliny v tahu při provozním zatížení; drobné praskliny (pokud k nim dojde) neohrozí šlachu.

Přizpůsobuje se pohybům: Prokluz šlachy umožňuje drobné konstrukční pohyby (např. smrštění, dotvarování, tepelnou roztažnost) bez nahromadění napětí.

Lehké konstrukce: Umožňuje delší rozpětí s tenčími deskami/trámy (snížený objem betonu) ve srovnání s vyztuženým betonem.

Běžné aplikace

Obytné/komerční ploché/ploché desky (nejrozšířenější použití).

Parkovací garáže, mostovky a trámové sloupové rámy.

Desky na úrovni (pro velké průmyslové podlahy pro kontrolu praskání při smršťování).

Seismicky odolné konstrukce (v kombinaci s výztuží z měkké oceli).

V souhrnu,nespojený systém dodatečného napínánífunguje tak, že po vytvrzení betonu aplikuje řízenou tahovou sílu na nespojenou ocelovou předpínací výztuž chráněnou proti korozi, která vyvolá předtlak v betonu, aby se vyrovnala působícím zatížením – a to vše, přičemž předpínací výztuž zůstává izolovaná od betonu, což zajišťuje flexibilitu, odolnost a účinný přenos zatížení prostřednictvím kotvení.
