Jak funguje lepený systém dodatečného napínání?

A lepený systém dodatečného napínáníje metoda vyztužení betonu napínáním ocelových předpínacích výztuží po vytvrdnutí betonu, přičemž předpínací výztuže jsou trvale spojeny s betonem

Komponenty

Šlachy: Vysokopevnostní ocelová lana nebo tyče

Kanálky: Plastové nebo kovové trubky, ve kterých jsou umístěny šlachy

Kotvení: Zařízení na koncích, která přenášejí napětí do betonu

Spárovací hmota: Cementový materiál, který vyplňuje potrubí

Pracovní proces

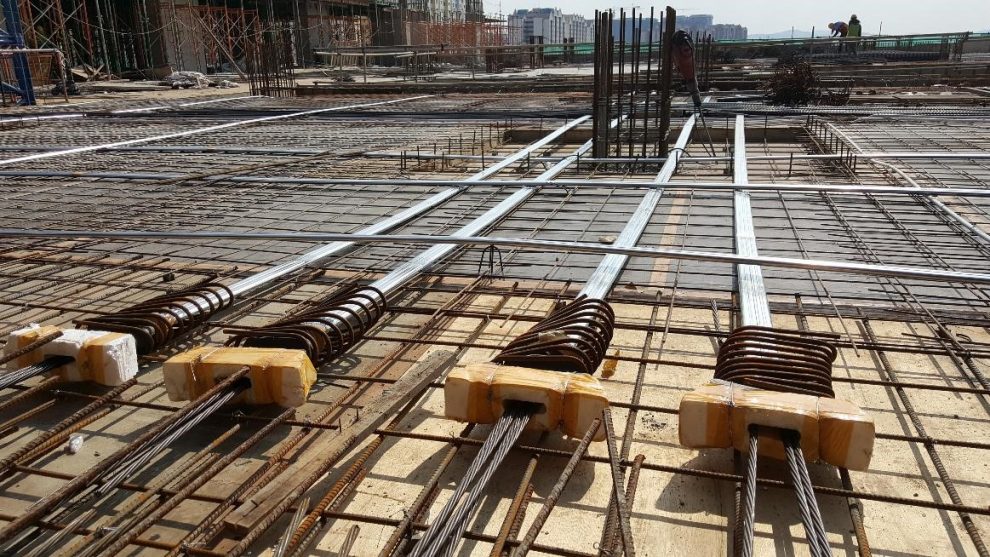

1 Fáze instalace

Potrubí se ukládá do betonového bednění podle konstrukčního návrhu

Před nalitím betonu se do těchto kanálů vkládají předpínací kabely

Kotvy jsou umístěny na obou koncích šlach

2 Lití a ošetřování betonu

Kolem potrubí a šlach se nalije beton

Beton se nechá vytvrdit na dostatečnou pevnost (typicky 70-80 % návrhové pevnosti)

3 Proces napínání

Hydraulické zvedáky napínají šlachy

Šlachy jsou nataženy na specifikovanou sílu (obvykle 70-80% jejich konečné pevnosti)

Napětí je udržováno při zajištění kotvení

4 Fáze lepení

Injektážní hmota se čerpá do potrubí pod tlakem

Injektážní hmota vyplní všechny dutiny mezi šlachou a kanálem

Po vytvrzení vytvoří spárovací hmota trvalé spojení mezi předpínací výztuží, kanálem a betonem

Klíčové výhody

Zvýšená konstrukční kapacita: Umožňuje delší rozpětí a tenčí sekce

Kontrola prasklin: Snižuje nebo eliminuje praskání při provozním zatížení

Trvanlivost: Spoj chrání šlachy před korozí

Redistribuce zatížení: Napětí jsou rovnoměrněji rozložena po celé konstrukci

Aplikace

Mosty a parkovací stavby

Výškové budovy

Průmyslová zařízení

Desky a trámy s velkými rozpětími
